YSW1/2/3 STAINLESS Y STRAINERS

See all Y Strainers

The Model YSW is a stainless steel Y strainer (wye strainer) that can be used in applications for steam, chemicals, oil, or gas where protection from foreign matter in a pipeline is required.  The YSW1 is 150# class, the YSW2 is 300# class, and the YSW3 is 600# class.  For flanged ends, see Model YSF.

They are constructed from 316 stainless steel, and have weld ends machined to match schedule 40 pipe for YSW1/2, and schedule 80 pipe for YSW3.   Perforated 304 stainless steel screens are welded along the seam for maximum strength.  If the media is not specified, screens for steam will be supplied.  Options include epoxy coating and galvanizing, special flange drilling, and the addition of magnets.

Non-Shock Working Pressure for the YSW1 is 150psi at 565F for steam, 275psi at 100F for water, gas, and oil (WOG).   The YSW2  is 300psi at 1125F for steam, 720psi at 100F for WOG.   The YSW3  is 600psi at 1125F for steam, 1440psi at 100F for WOG.

These strainers self-clean by opening the drain plug connected to the blow-off port.  See the maintenance instructions for more detailed information on servicing the strainer, and the submittal sheet for additional technical data.

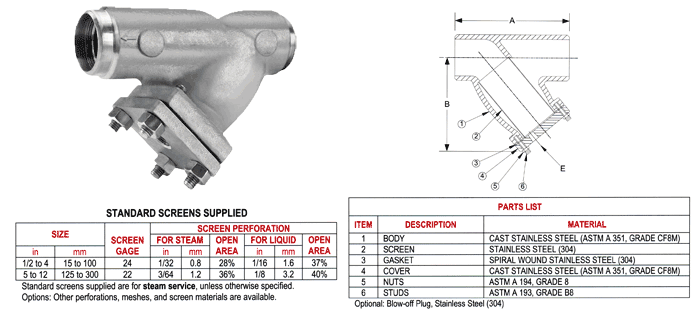

Illustration Image
swipe to see more products
MODEL SIZE
(in)
ENDS CLASS PRESS (STEAM)
(psi)
PRESS (WOG)
(psi)
WT
(lbs)
A
(in)
B
(in)
E
(in)
ITEM NO
 YSW1   1/2   150# WELD   150   150   275   7   6-1/2   3-3/4   3/8   YSW10050
 YSW2   1/2   300# WELD   300   300   720   6   6-1/8   3-3/4   3/8   YSW20050
 YSW3   1/2   600# WELD   600   600   1440   6   6-5/8   3-1/2   3/8   YSW30050
 YSW1   3/4   150# WELD   150   150   275   11   7-3/8   4-1/4   1/2   YSW10075
 YSW2   3/4   300# WELD   300   300   720   13   7-3/4   4-1/4   1/2   YSW20075
 YSW3   3/4   600# WELD   600   600   1440   12   8-5/16   3-3/4   1/2   YSW30075
 YSW1   1   150# WELD   150   150   275   11   7-3/8   4-1/4   1/2   YSW10100
 YSW2   1   300# WELD   300   300   720   13   7-7/8   4-1/4   1/2   YSW20100
 YSW3   1   600# WELD   600   600   1440   12   8-5/16   3-3/4   1/2   YSW30100
 YSW1   1-1/4   150# WELD   150   150   150   275   7   5-1/8   1/2   YSW10125
 YSW2   1-1/4   300# WELD   300   300   720   12   8-1/8   5-1/8   1/2   YSW20125
 YSW3   1-1/4   600# WELD   600   600   1440   19   10-1/8   5-1/2   1/2   YSW30125
 YSW1   1-1/2   150# WELD   150   150   275   14   7   5-1/8   1/2   YSW10150
 YSW2   1-1/2   300# WELD   300   300   720   19   8-1/4   5-1/8   1/2   YSW20150
 YSW3   1-1/2   600# WELD   600   600   1440   27   10-1/4   5-1/2   1/2   YSW30150
 YSW1   2   150# WELD   150   150   275   33   7-7/8   6-1/16   1/2   YSW10200
 YSW2   2   300# WELD   300   300   720   33   9-1/2   6-1/16   1/2   YSW20200
 YSW3   2   600# WELD   600   600   1440   40   11   7   1/2   YSW30200
 YSW1   2-1/2   150# WELD   150   150   275   32   9-3/4   6-1/2   1   YSW10250
 YSW2   2-1/2   300# WELD   300   300   720   44   10-3/8   6-1/2   1   YSW20250
 YSW3   2-1/2   600# WELD   600   600   1440   60   12   8-1/4   1   YSW30250
 YSW1   3   150# WELD   150   150   275   41   10-1/16   7-7/16   1   YSW10300
 YSW2   3   300# WELD   300   300   720   58   12   7-5/16   1   YSW20300
 YSW3   3   600# WELD   600   600   1440   78   13-1/2   9-1/4   1   YSW30300
 YSW1   4   150# WELD   150   150   275   63   12-1/8   8-15/16   1-1/2   YSW10400
 YSW2   4   300# WELD   300   300   720   91   14-1/2   8-15/16   1-1/2   YSW20400
 YSW3   4   600# WELD   600   600   1440   160   17-15/16   12-1/2   1-1/2   YSW30400
 YSW1   5   150# WELD   150   150   275   111   15-1/2   13-3/8   2   YSW10500
 YSW2   5   300# WELD   300   300   720   180   19-5/16   13-3/8   2   YSW20500
 YSW3   5   600# WELD   600   600   1440   254   22-1/4   15   2   YSW30500
 YSW1   6   150# WELD   150   150   275   136   18-1/2   13-1/8   2   YSW10600
 YSW2   6   300# WELD   300   300   720   180   19-5/16   13-1/8   2   YSW20600
 YSW3   6   600# WELD   600   600   1440   364   25-5/8   20   2   YSW30600
 YSW1   8   150# WELD   150   150   275   212   21-3/8   15-11/16   2   YSW10800
 YSW2   8   300# WELD   300   300   720   304   23-3/8   15-7/8   2   YSW20800
 YSW3   8   600# WELD   600   600   1440   670   31-3/4   24   2   YSW30800
 YSW1   10   150# WELD   150   150   275   280   26   18-7/16   2   YSW11000
 YSW2   10   300# WELD   300   300   720   470   27-3/8   18-7/16   2   YSW21000
 YSW3   10   600# WELD   600   600   1440   1090   37-11/16   28-1/2   2   YSW31000
 YSW1   12   150# WELD   150   150   275   460   29-7/8   21-3/16   2   YSW11200
 YSW2   12   300# WELD   300   300   720   709   32   23-1/16   2   YSW21200
 YSW3   12   600# WELD   600   600   720   1558   45-1/2   34-1/2   2   YSW31200
